Краткое описание:
Гиперспектральный анализатор химического состава SisuCHEMA
Описание

SisuCHEMA компании Specim представляет собой гиперспектральный анализатор химического состава для криминалистики, пищевой, фармацевтической и сельскохозяйственной промышленности, а также других исследовательских и промышленных приложений, требующих получение качественных и количественных результатов.

Принцип работы гиперспектрального анализатора SisuCHEMA

Гиперспектральная система SisuCHEMA компании Specim объединяет в себе спектроскопию ближнего ИК диапазона с визуализацией высокого разрешения. Она предоставляет подробную информацию о химических компонентах, их количестве и распределении в образце. Это бесценная информация для определения характерных признаков и проведения контроля качества материалов, где функциональность материала зависит от его химической и физической структуры.

Образцы помещаются в специально разработанные лотки и затем с помощью ПО Breeze получают и сохраняют спектральное изображение. Далее в этой же среде происходит анализ полученного изображения.

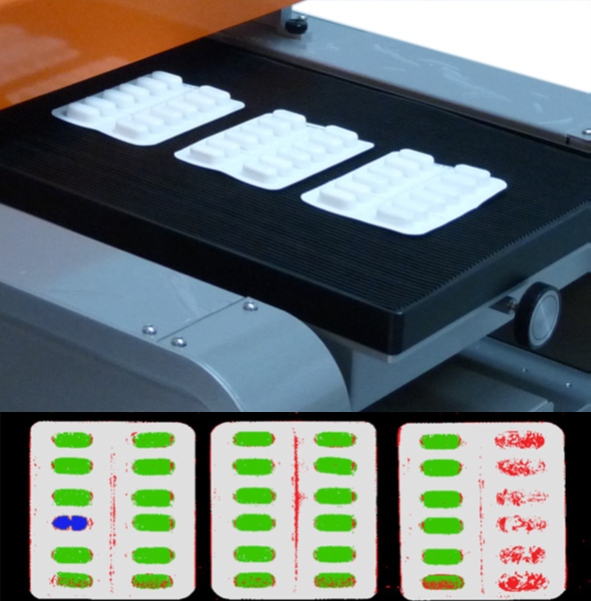

Проверка блистерной упаковки. Красный цвет – пустая упаковка, зеленый - нормальная упаковка, а синий - поддельный продукт.

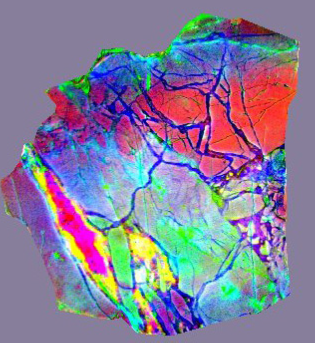

Визуализация образца горной породы. Полное гиперспектральное изображение (куб данных) 320 x 360 пикселей и 256 спектральных полос (от 1000 до 2500 нм) было получено менее чем за 6 секунд.

Широкий круг применений

Анализатор SisuCHEMA Specim подходит для широкого спектра применений. Например, проверка подлинности документов, исследование доказательств с места преступления, исследования состава химических веществ (например, лекарств), обнаружение загрязняющих веществ, измерение содержания белка в зерне и проверка качества пищевых продуктов. Все это можно быстро проверить и проанализировать при наличии большой выборки образцов.

SisuCHEMA идеально подходит для фармацевтических, геологических и сельскохозяйственных применений, где требуется высокое пространственное разрешение, при том, что образцы имеют небольшой размер. В SisuCHEMAмаксимальный размер образца составляет 200 x 300 x 45 мм. Система может получать изображения образцов размером 10 мм или менее с высоким разрешением в 30 микрон и предлагает гибкие настройки для получения низкой разрешающей способности.

Линейное сканирование

SisuCHEMA использует технологию "pushbroom" линейного сканирования, получая изображение по одной линии за раз при сканировании образца на движущемся лотке для проб. Каждая строка имеет поле зрения 320 - 1 312 пикселей. В размерности сканирования количество строк зависит от выбранной длины сканирования. Определенная длина сканирования позволяет пользователю отображать более длинные образцы или несколько последовательных образцов в одном линейном сканировании. Максимальная длина сканирования 300 мм.

Эффективность и простота использования

SisuCHEMA основана на спектральных камерах SPECIM, работающих в ближнем инфракрасном диапазоне с высоким спектральным разрешением. Пропускная способность света данных систем в 10-20 раз выше, чем в аналогичных инструментах, которые используют перестраиваемые фильтры. Как результат значительно быстрое получение изображения в аналогичных условиях освещения.

Кроме того, для технологии линейного сканирования требуется освещение только одной линии на образце, что значительно снижает тепловую нагрузку на образец. Уникальная технология подсветки SPECIM оптимизирует визуализацию различных поверхностей и текстур. SisuCHEMA - это автономная система, удобная в использовании, она легко настраивается и обслуживается. Управление SisuCHEMA осуществляется с использованием предварительно установленного программного обеспечения Breeze.

От лабораторных исследований до производственного процесса

SisuCHEMA компании Specim - это единственный метод визуализации, предлагающий прямой путь для применений как в лаборатории, так и на производстве. Используя гиперспектральную камеру с технологией линейного сканирования, SisuCHEMA работает как высокоскоростная линейная сканирующая камера. Она регистрирует и строит спектральное изображение движущегося образца линия за линией и одновременно регистрирует широкий спектр длины волн для каждой линии. Этот метод визуализации является идеальным решением для оперативного мониторинга процесса, когда образцы находятся в непрерывном движении. Это дает еще одно существенное преимущество пользователю SisuCHEMA. Приложения, разработанные для анализа образцов в лабораторных и производственных линиях, могут быть напрямую перенесены в процессы контроля качества в реальном времени. При этом отпадает необходимость инвестирования в различные технологии для онлайн-мониторинга.

Применения:

- Геология;

- Анализ лекарств;

- Проверка блистерной упаковки;

- Однородность смеси;

- Размер и распределение размеров гранул;

- Продукты питания и молочные продукты;

- Скрининг сельскохозяйственных материалов;

- Медико-биологическая промышленность.

Технические характеристики гиперспектрального анализатора химического состава SisuCHEMA:

Тип камеры

VNIR

NIR

SWIR

Режим работы

Высокоскоростная гиперспектральная камера линейного сканирования (технология pushbroom)

Спектральный диапазон

400 - 1 000 нм

900 - 1 700 нм

1 000 - 2 500 нм

Спектральная выборка / пиксель

0.78 - 6.27 нм

4 нм

6.3 нм

Спектральное разрешение FWHM

2.8 нм

6 нм

10 нм

Кол-во пространственных пикселей / линия

1 312

320

384

Поле зрения на образце

50 - 200 мм

Масштабируемый от 10 до 200 мм

Максимальный размер образца

200 x 300 x 45 мм (ШxДxВ)

Скорость сканирования

100 гиперспектральных изображений линии / с (макс.), соответствующих

- 3 мм / сек. разрешение 30 микрон

- 30 мм / сек. разрешение 300 микрон

- 60 мм / сек. разрешение 600 микрон

Типичное время сканирования

<7 сек. для одиночного захвата изображения 320 х 320 пикселей с 256 спектральными полосами

Освещение

Осветительная установка диффузного освещения от SPECIM

Формат данных

Формат файла BIL, совместимость с Breeze и ENVI

Калибровка прибора

Инструмент поставляется со спектральной калибровкой. Данные изображения автоматически откалиброваны для отражения путем измерения внутренней стандартной контрольной цели перед каждым сканированием образцов.
