Specim AFX10 для БПЛА

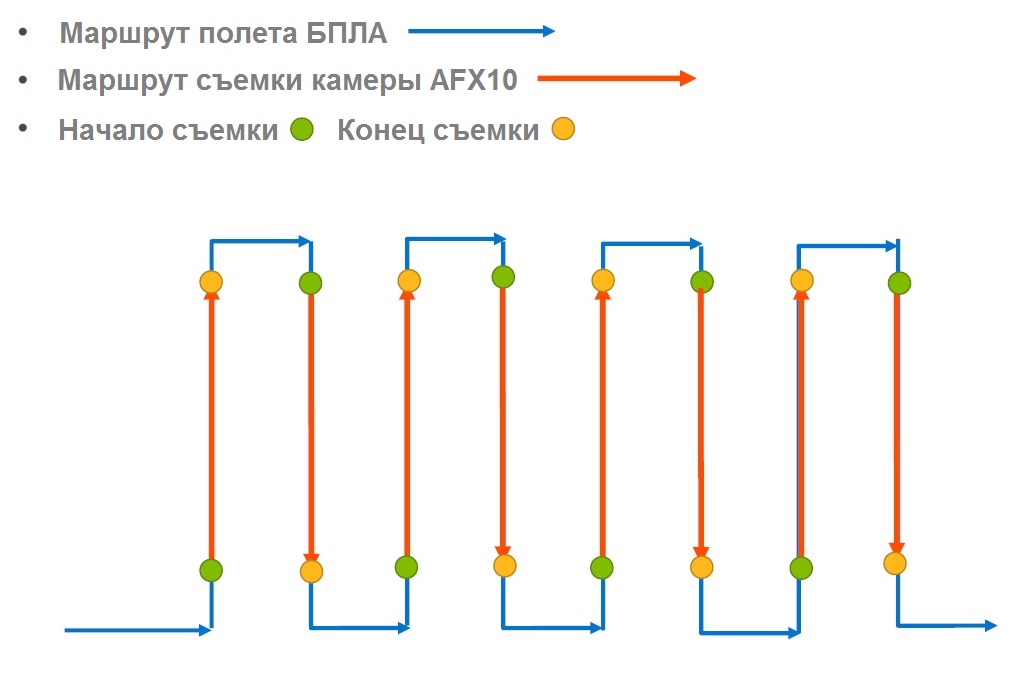

Маршрут полета БПЛА

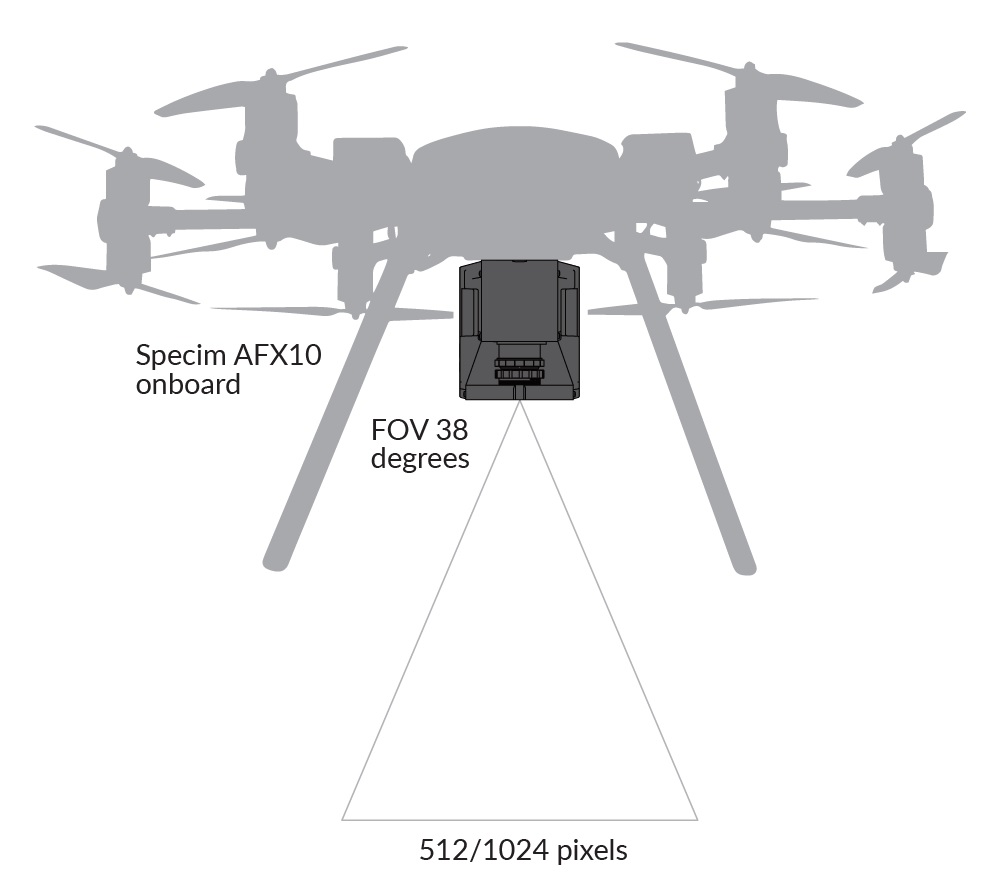

Формирование изображения

Высота

Полоса земли

Разрешение снимка

(бининг 1)

Разрешение снимка

(бининг 2)

50 м

10 м

3.5 см

7 см

100 м

20 м

7 см

14 см

150 м

30 м

10.5 м

21 см

Применения

- Определение качества воды (загрязнение, прибрежные зоны, цвет океана, ...);

- Точное земледелие (питательные вещества, засуха, удобрения, урожайность);

- Поиск растительности (классификация насекомых и болезней растений, идентификация видов, картирование);

- Мониторинг водно-болотных угодий;

- Изучение популяций дикой природы;

- Экологическое планирование и смягчение последствий стихийных бедствий;

- Поиск лесных пожаров;

- Оборона, безопасность и правоохранительные органы.

Ключевые особенности AFX10

- Комплексное решение для БПЛА;

- Видимый спектральный диапазон от 400 до 1000 нм;

- Поддерживает карданный или без карданный монтаж;

- Режим спектрального ROI позволяет использовать как гиперспектральные, так и специализированные мультиспектральные конфигурации;

- Значительное уменьшение аберраций типа “smile” и “keystone”;

- Возможность большего сбора света;

- Решение для определения местоположения и ориентации в реальном времени для прямой географической привязки.

Параметры

Служба стандартного определения местоположения объектов

После обработки

Позиция (м)

1.5 - 3.0

0.02 - 0.05

Скорость (м/сек)

0.05

0.015

Крен и тангаж (градусы)

0.04

0.025

Истинный азимут (градусы)

0.30

0.080

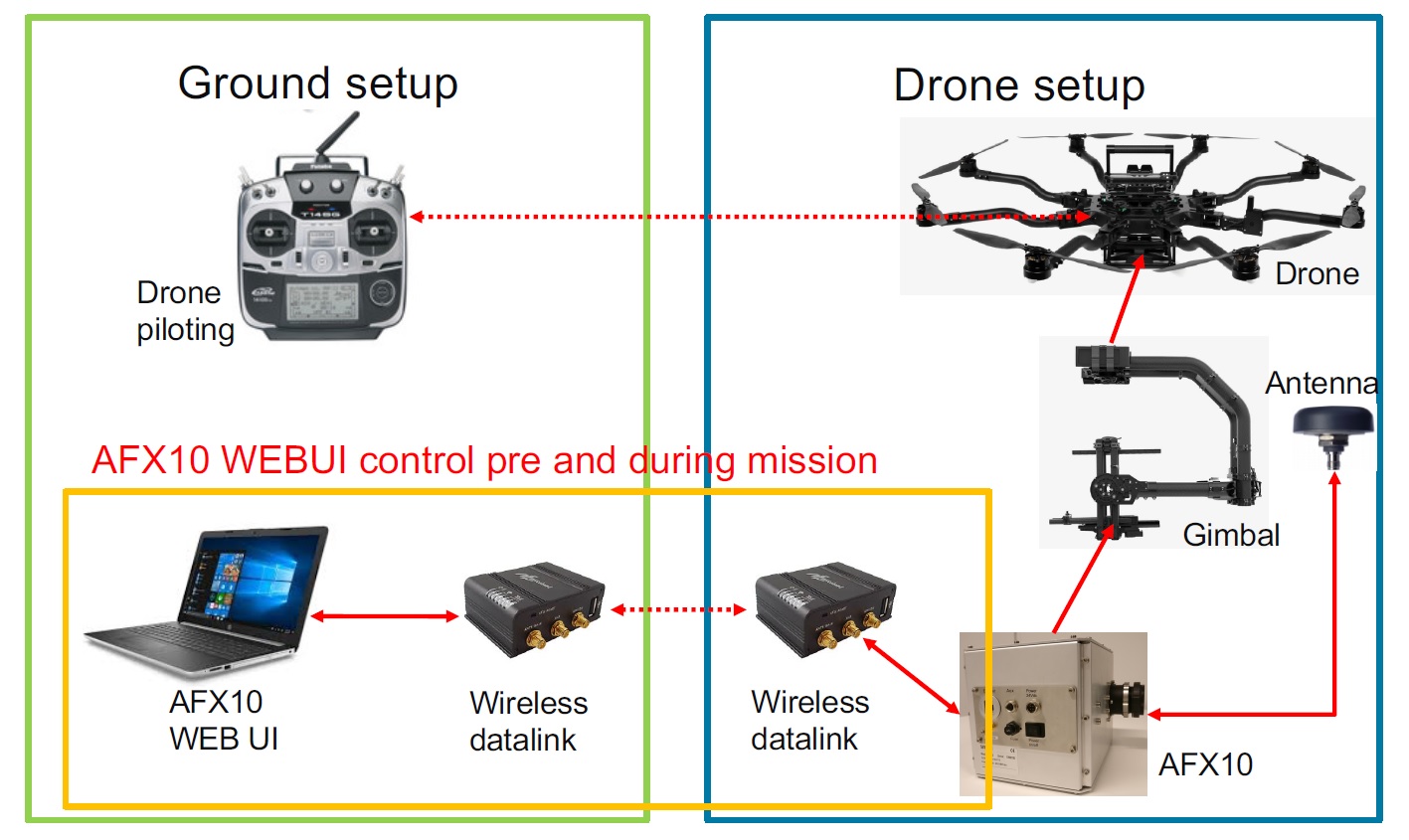

Автоматическое управление полетом

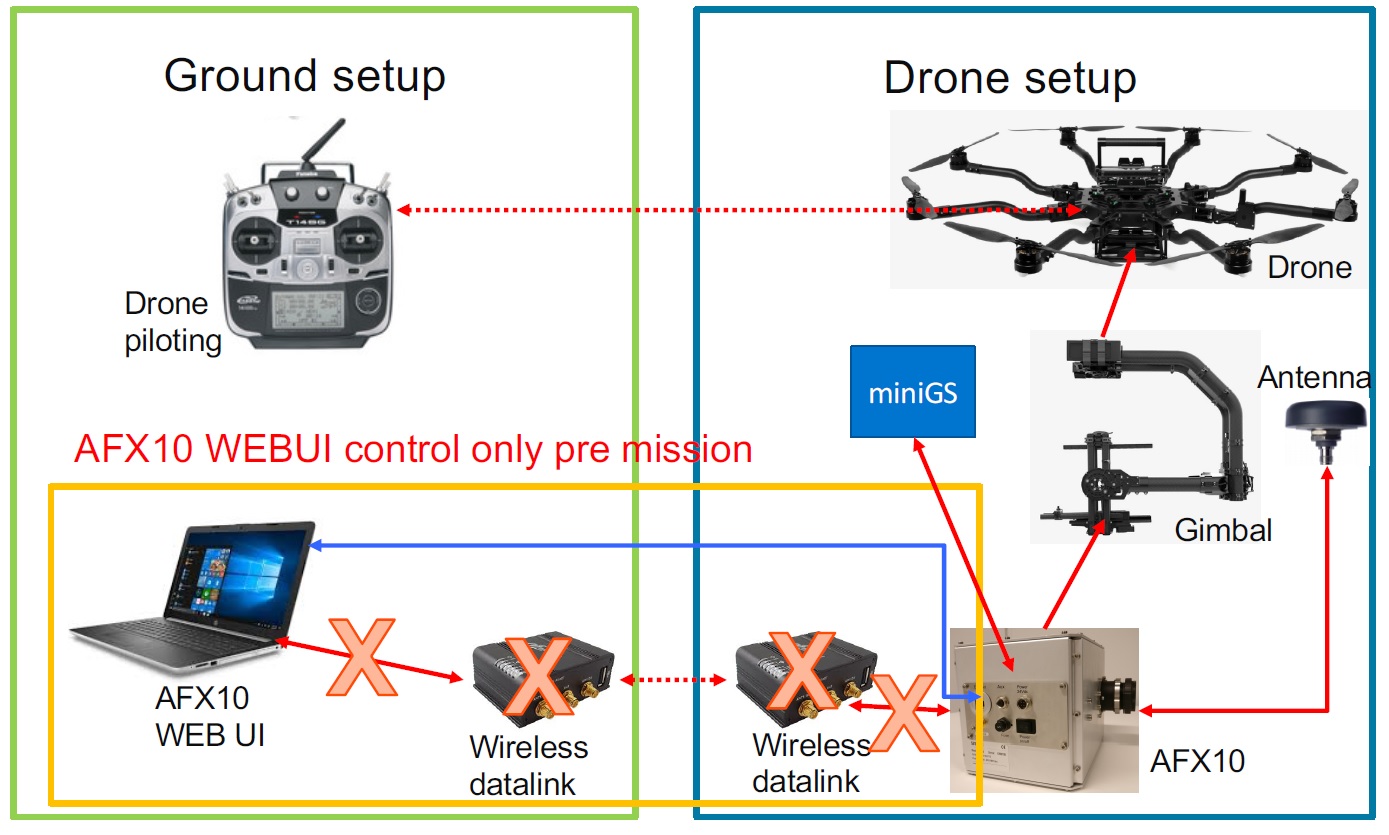

Управление полетом в ручном режиме

Параметры

Значения

Спектральный диапазон

400 - 1000 нм

Спектральная выборка

2.68 нм

Спектральное разрешение

5.5 нм

Фокусное расстояние объектива

15 мм

Поле зрения

38 градусов

F/#

1.7

Кол-во спектральных полос

до 224

Кол-во пикселей

1024

Опции спектрального биннинга

2, 4, 8

Опции пространственного биннинга

1, 2

Спектральный ROI

Выбирается пользователем

Максимальная скорость

330 кадров/ сек. (полный кадр)

Динамический диапазон

1420

Отношение сигнал/шум

400:1

Потребляемая мощность

17 Вт

Температура хранения

-20 … +50C

Рабочая Температура

+5 … +40C

Относительная влажность

5-90 % (без конденсации)

Опции для БПЛА

· Мультиротор с карданным подвесом

· Мультиротор без карданного подвеса

· БПЛА с неподвижным крылом

Карданный подвес

Подвес оптимизирован под MoVI pro

Вес карданного подвеса

2.2-2.5 кг

Рабочая высота

15-150 м

GNSS/IMU

Trimble APX-15

GPS антенна

Trimble AV 14

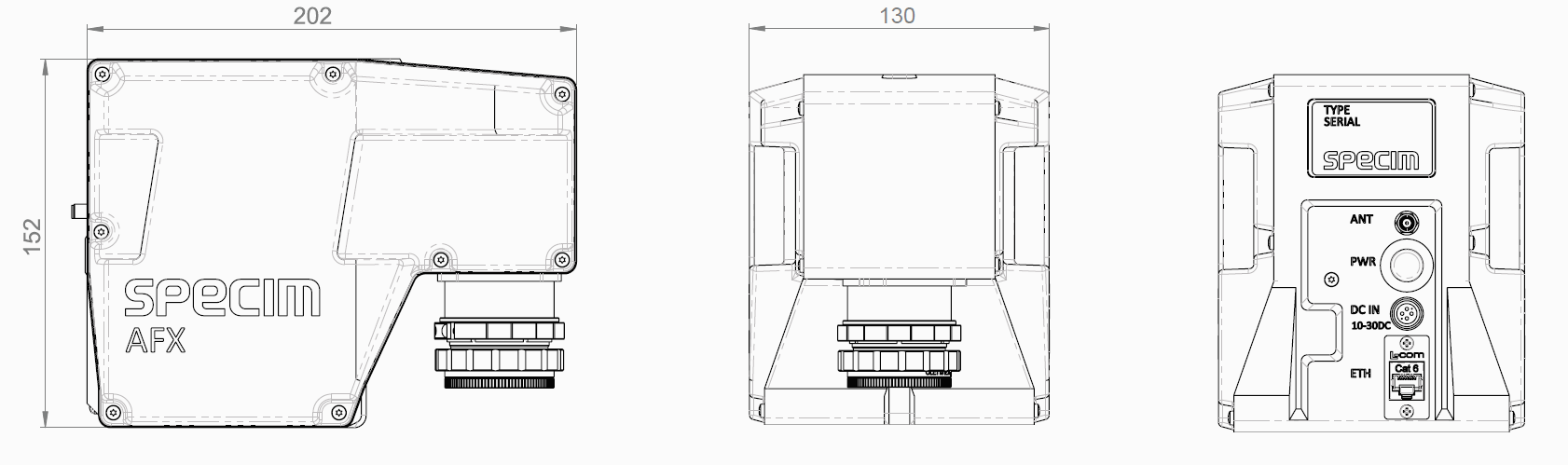

Габаритные размеры (Ш x В x Д)

130 x 152 x 202 мм

Вес (без подвеса)

2.5 кг

Вес (с подвесом)

~ 5 кг

Наименование

Описание

SPECIM AFX10

Система интегрирована с монтажной панелью

- Камера FX10

- Объектив, поле зрения 38 градусов

- Встроенный компьютер

- GNSS / IMU блок APX-15

- GPS антенна

- Веб-интерфейс пользователя

Карданный подвес для AFX10

Карданный подвес Movipro

Калибровка

Радиометрическая, спектральная,

FWHM и геометрическая калибровка

Установка и обучение

-

Параметры

Nano-Hyperspec

Specim AFX10

Преимущества AFX10

Кол-во пикселей

640

1024

На 60 % больше покрытие и соответственно более эффективный сбор света

F/#

2.5

1.7

В 2-а раза больше сбора света

Спектральное разрешение

6 нм

5.5 нм

На 10% лучше спектральное разрешение

Кол-во спектральных полос

До 270

До 224

MROI

Нет

Да

Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров

Общий вес

0.5 кг + GPS + объектив + интеграция

2.5 кг

Интеграция

Отдельные модуль

Комплексное решение

Более простая интеграция и установка на различные БПЛА

Геометрическая калибровка объектива

Нет

Да

Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных

GNSS/IMU

Более низкая производительность (Vectornav VN-200)

Высокая производительность

Опция LiDAR

Да

Нет

Обучение

Обучение в штаб-квартире Headwell

Углубленное обучение на месте, включая установку системы и испытательный полет

Параметры

microCASI-1920

Specim AFX10

Преимущества AFX10

Кол-во пикселей

1840

1024

F/#

2.5

1.7

В 2-а раза больше сбора света

Спектральное разрешение

5 нм

5.5 нм

Кол-во спектральных полос

До 288

До 224

Скорость кадров (макс.)

280

330

MROI

Нет

Да

Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров

Общий вес

3 кг

2.5 кг

Метрическая калибровка объектива

Нет

Да

Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных

Контроль

Удаленно через ноутбук и линию передачи данных или предварительно запрограммированный путь и путевые точки

Удаленно через ноутбук и линию передачи данных или предварительно запрограммированный путь и путевые точки

Опция LiDAR

Да

Нет

Искажения типа “Smile” / “Keystone”

0.5 / 0.5 пикселей

0.27 / 0.2 пикселей

Меньше искажений

Обучение

Нет информации

Углубленное обучение на месте, включая установку системы и испытательный полет

Параметры

Mjolnir-1240

Specim AFX10

Преимущества AFX10

Кол-во пикселей

1024

1024

F/#

1.8

1.7

Поле зрения

20

38

Почти в 2 раза больше поле зрения

Спектральное разрешение

3 нм

5.5 нм

Скорость кадров (макс.)

285

330

Пиковое значение отношение сигнал/шум

180

400

В 2-а раза больше

Потребляемая мощность

50 Вт

17 Вт

На 66 % меньше потребляемой мощности

MROI

Нет

Да

Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров

Общий вес

6.5 кг

2.5 кг

На 60 % легче

Метрическая калибровка объектива

Да

Да

Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных

Обработка в реальном времени

Да, RT-GEO

Нет

Обучение

Нет информации

Углубленное обучение на месте, включая установку системы и испытательный полет

Параметры

Pika L

Specim AFX10

Преимущества AFX10

Кол-во пикселей

900

1024

На 10 % больше покрытие и соответственно более эффективный сбор света

F/#

2.4

1.7

В 2-а раза больше сбора света

Спектральное разрешение

3 нм

5.5 нм

Кол-во спектральных полос

До 281

До 224

Скорость кадров (макс.)

249

330

MROI

Нет

Да

Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров

Общий вес

1.62 кг

2.5 кг

Куб данных

Разделение файла по 2000 строк (по умолчанию)

Один файл на записанную линию полета

Более простое управление кубом данных

Интеграция

Отдельные модули

Комплексное решение

Более простая интеграция и установка на различные БПЛА

Геометрическая калибровка объектива

Нет

Да

Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных

GNSS/IMU

Более низкая производительность (SBG Ellipse2-N)

Высокая производительность

Искажения типа “Smile” / “Keystone”

0.68 / 0.85 пикселей

0.27 / 0.2 пикселей

Меньше искажений

Обучение

Опционально

Углубленное обучение на месте, включая установку системы и испытательный полет

Параметры

Pika XC2

Specim AFX10

Преимущества AFX10

Кол-во пикселей

1600

1024

F/#

2.4

1.7

В 2-а раза больше сбора света

Спектральное разрешение

1.3 нм

5.5 нм

Кол-во спектральных полос

До 447

До 224

Скорость кадров (макс.)

165

330

MROI

Нет

Да

Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров

Общий вес

3.1 кг

2.5 кг

Куб данных

Разделение файла по 2000 строк (по умолчанию)

Один файл на записанную линию полета

Более простое управление кубом данных

Интеграция

Отдельные модули

Комплексное решение

Более простая интеграция и установка на различные БПЛА

Геометрическая калибровка объектива

Нет

Да

Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных

GNSS/IMU

Более низкая производительность (SBG Ellipse2-N)

Высокая производительность

Искажения типа “Smile” / “Keystone”

0.68 / 0.85 пикселей

0.27 / 0.2 пикселей

Меньше искажений

Обучение

Опционально

Углубленное обучение на месте, включая установку системы и испытательный полет
